誠信・創新・品質・服務・技術

光學元件與系統的領導供應商

景傳光電研發、製造線型光源（Light Pipe）、影像感測模組（CISM）、線型陣列透鏡（Micro Lens Array）等光學產品，並持續投入研發，以多項自有專利保護技術創新。

看產品 詢價與聯絡

關於景傳

景傳光電成立於 1999 年，主要業務為研發、製造、行銷線型光源（Linear Light Source）、影像感測器（CISM）、線型陣列透鏡（Micro Lens Array）、X-ray 等光學產品，並擁有多項自主研發的專利。應用範圍有掃瞄機、影印機、傳真機、多功能事務機、驗鈔機、彩票機、電子白板及大型紡織印刷等掃瞄應用。

產品與技術

景傳光電掌握 Linear Micro Lens Array、Light Guide、Light Source 及影像感測器（CISM）電路設計及應用軟體設計技術，自力研發，以「全客戶委託設計模式」提供客戶滿意的產品及服務，產品具有少量多樣及難以立即替代的特性。公司運用本身各項專利等核心技術，發展出多樣化的產品線，並逐年擴增中。

生產

景傳在生產流程中掌握品質管制及全自動化組裝設備，配合自行規劃設計之軟硬體，維持高生產力，確保生產品質，縮短產品交貨期，因應少量多樣訂單生產。

競爭優勢

長期深耕加上研發、生產、行銷全方位的配合，使景傳光電在影像感測器（CIS）之光學零組件市場佔有一席之地。面對激烈競爭，景傳光電除積極建立核心技術專注原有市場外，亦透過多角化經營其他產品，為長期發展奠基。

未來展望

創業以來，景傳始終秉持著「誠信」、「創新」、「品質」、「服務」、「技術」的經營理念，以人性化管理及利潤共享，吸引最優秀的人才投入。展望未來，景傳光電將持續以踏實的腳步穩健經營，在技術上積極創新，實現「榮景傳曜」的企業願景。

大事記

  1. 19991 月　景傳光電股份有限公司正式成立，實收資本額 250,000 仟元。
  2. 19993 月　客戶認證通過生產影像感測模組產品，運用於支票辨識及刷卡機。
  3. 20015 月　榮獲 ISO 9001:2000 認證通過。
  4. 20025 月　取得「圖像讀取裝置與液晶模塊所用的線狀光源」（LINEAR LIGHT SOURCE DEVICE FOR IMAGE READING）之美國專利權。
  5. 20032 月　取得「接觸式影像感應器模組自動化組裝線」之中華民國專利權。
  6. 20057 月　取得「光學鏡片組合裝置」（LENS ARRAY）之美國專利權。
  7. 20063 月　開發陣列式微型光學透鏡鏡片，應用於影像讀取。
  8. 20068 月　取得「可任意改變光線射出角度之線狀光源」之日本專利。
  9. 200811 月　成功開發光學鏡片模組並導入量產。
  10. 200812 月　榮獲 IECQ QC080000 認證通過。
  11. 20093 月　取得「可任意改變光線射出角度之線狀光源」之中華民國專利。
  12. 20115 月　中華徵信所「2011 年金磚企業得主」。
  13. 20191 月　榮獲 ISO 14001 認證通過。
  14. 202510 月　榮獲 ISO 45001 認證通過。
  15. 20262 月　榮獲 ISO 14064-1 認證通過。

產品介紹

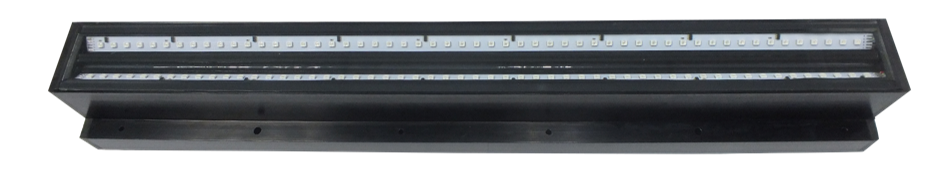

自動光學檢查影像感測模組

自動光學檢查影像感測模組

工業檢測專用的長焦距 AOI 線型影像感測模組，快速精準檢出生產過程的異物與表面瑕疵。

自動光學檢查影像感測模組

AOI 自動光學檢測是高速、高精度的光學影像檢測系統，運用機器視覺做為檢測的標準技術，改善傳統人工目檢漏檢率高、效能低且人工成本高的缺點。

AOI 結合 CIS 技術，利用影像技術取得成品表面狀態，再以電腦影像處理技術檢測出異物或圖案異常等瑕疵，屬非接觸式檢查。將玻璃、布料、晶圓等檢測物放置輸送帶上，即可偵測表面異物、點狀瑕疵，並測量長度、深度及位置。相較傳統 CCD 相機，CIS 模組內含鏡頭、光源等元件一體成形，體積小，安裝及維護容易，適用於空間有限的設備。

主要特色

  • 線掃描感測器、光源與透鏡整合於單一外殼
  • 200～1200 dpi 高解析度、高感度
  • 高速掃描
  • 紅、綠、藍或白光 LED，適用彩色與黑白掃描
  • 焦點位於玻璃上方 10～15 mm
  • 輕巧防塵外殼

備註

  • RGB 光源為雙邊光源。
  • 標準介面為 Camera Link，可客製 USB 介面（需另外討論）。
  • 標準品為 400 mm（PX-AML0M-400），200～900 mm 其他掃描長度可接受客製（需另外討論）。

規格

Standard Model
ModelScanning Length (mm)Sensor PixelsResolution (dpi)Output ChannelLine Scan SpeedModule Size L×W×H (mm)
PX-AML0M-40040019,0081200/600/30022100us / 10K470×70×55

Other scanning lengths from 200 mm to 900 mm are available on request. 200～900 mm 其他掃描長度可接受客製。

Electro-Optical Characteristics (PX-AML0M-400)
ItemUnit1200 dpi600 dpi300 dpi
Effective scanning widthmm400 (min)
Number of photo detectorselements1900895044752
Pixel to pixel spacingum21.1742.3484.68
Line scanning rateTint (usec)1005535
Clock frequencyMHz10
Light source Redλd625±15nm
Light source Greenλd525±15nm
Light source Blueλd470±15nm
Module Specification (PX-AML0M-400)
ItemUnitMinTypMax
Bright output voltageVpavg (V)0.7
Bright output non-uniformityUp (%)40
Adjacent pixel non-uniformityUpadj (%)35
Dark non-uniformityUd (V)0.25
Dark output voltageVd (V)0.91.101.3
Reference voltageVref (V)0.81.01.2
MTF, Reflector @150lp/inchMTF (%)30
LED Pin Configuration CON J3, J4 (PX-AML0M-400)
PINNameFunction
1VLEDLED Power Supply, +24V
2GNDLED Ground, 0V
3LED_B(N)LED Blue PWM ON/OFF
4LED_G(N)LED Green PWM ON/OFF
5LED_R(N)LED Red PWM ON/OFF

圖片

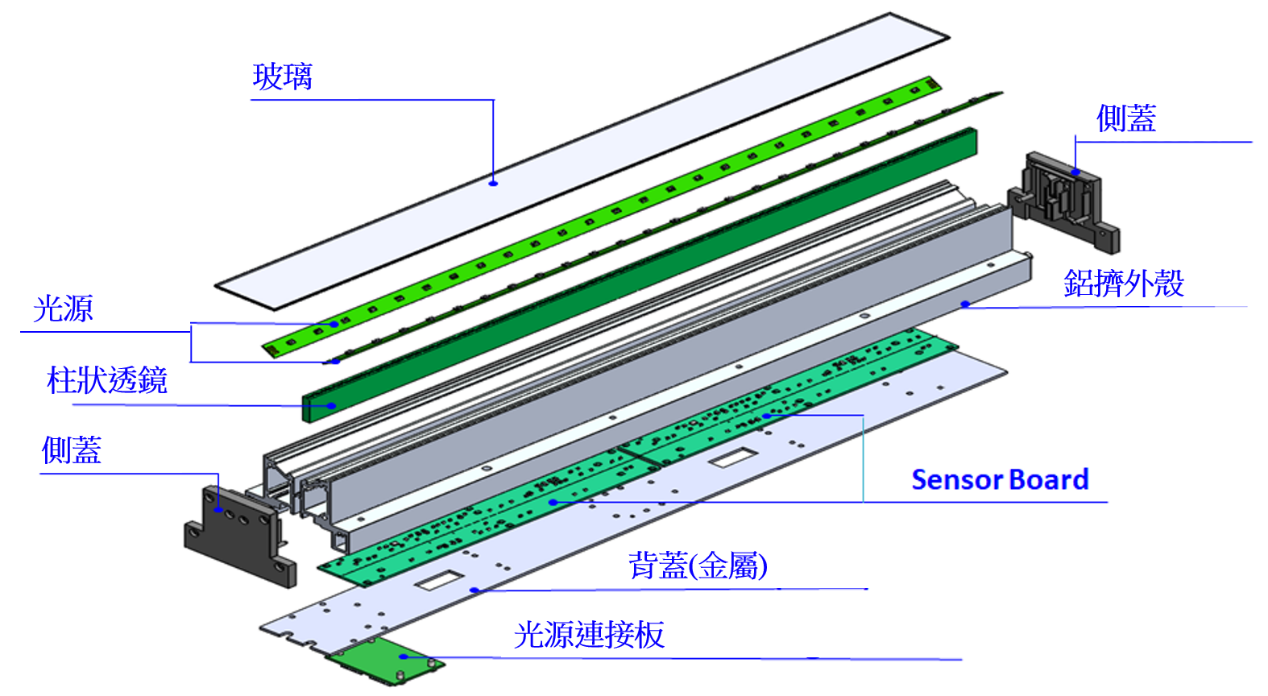

AOI 影像感測模組結構爆炸圖
AOI 影像感測模組結構爆炸圖

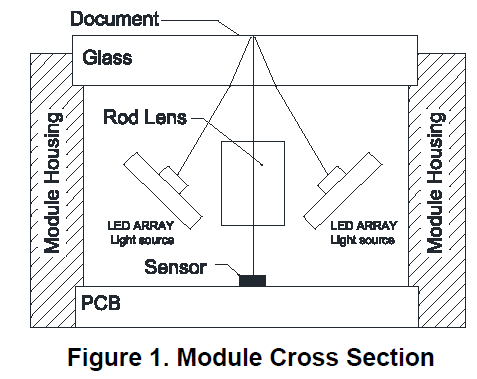

模組剖面圖
模組剖面圖

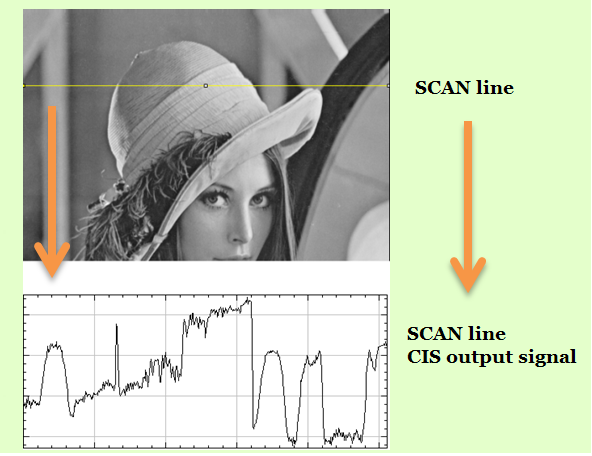

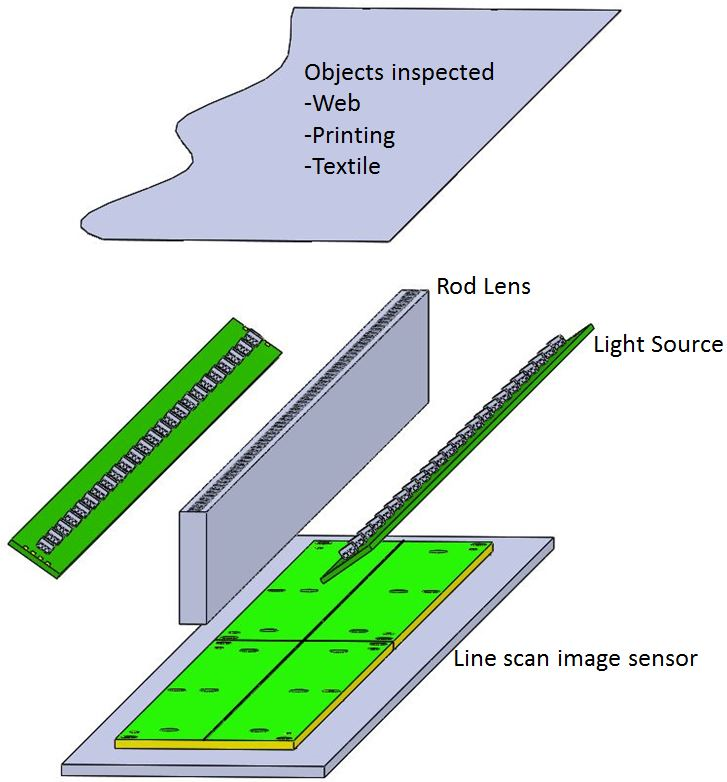

線掃描示意圖
線掃描示意圖
線掃描示意圖
線掃描示意圖

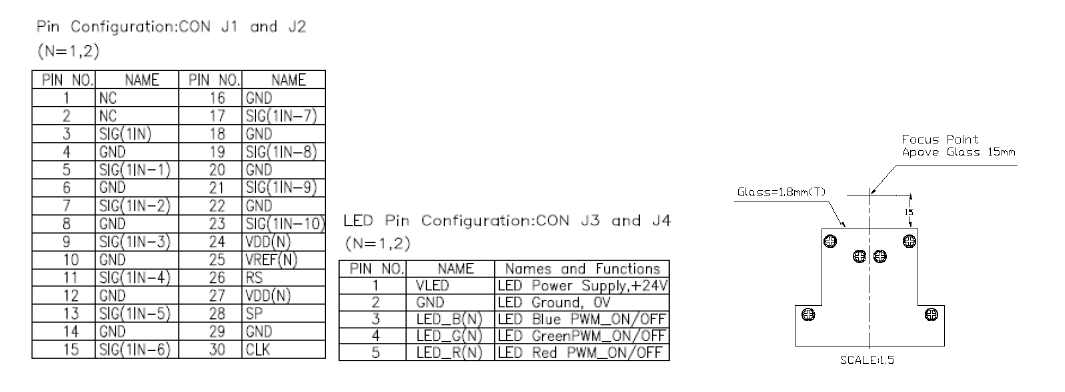

PX-AML0M-400 腳位與焦點
PX-AML0M-400 腳位與焦點

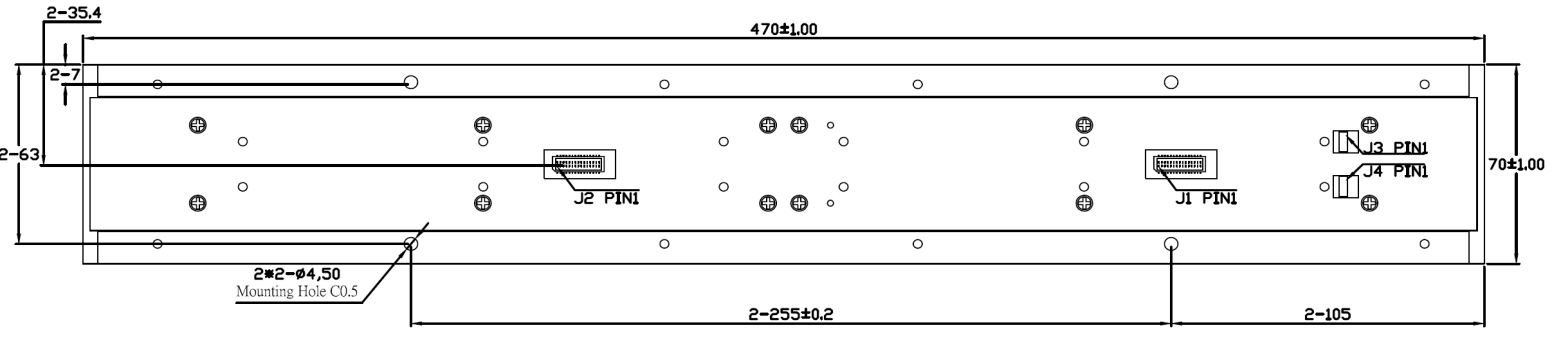

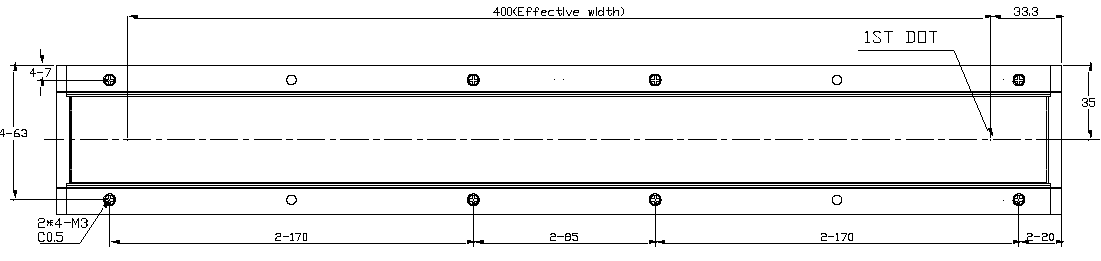

PX-AML0M-400 外型圖
PX-AML0M-400 外型圖
PX-AML0M-400 外型圖
PX-AML0M-400 外型圖

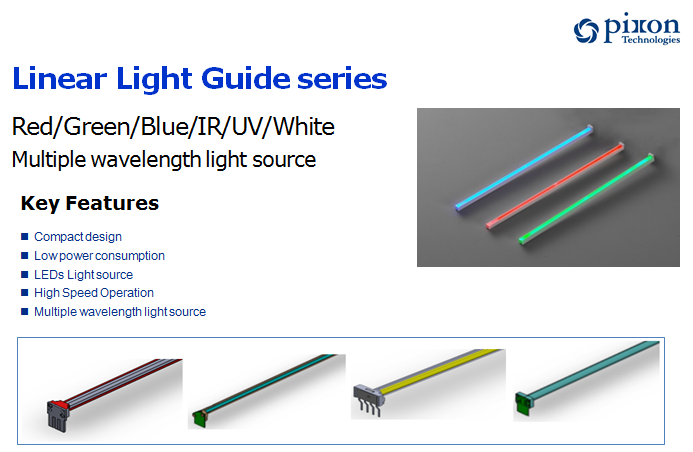

線型光源 Light Guide

線型光源 Light Guide

LED 線型導光柱設計與製造的領導者，專利技術讓光線均勻分布，提供標準與客製長度。

線型光源 Light Guide

景傳在線型光源 LED 導光柱的設計和製造上具全球領先地位，提供客製化及標準長度的光源組件。光源專利技術將光線均勻地傳遞在線型導光柱上，使客戶更容易整合及簡化其設計。LED 技術的進步，使我們的導光柱產品在掃瞄機與印表機得以取代冷陰極螢光燈管（CCFL）。

主要特色

  • 輕巧設計
  • 低耗電
  • LED 光源
  • 高速運作
  • 多波長光源：紅／綠／藍／紅外線／紫外線／白光

典型應用

  • 掃描器、印表機、傳真機
  • 驗鈔機
  • 選票掃描
  • 彩票機
  • 遊戲機台
  • ATM 自動提款機

規格

ModelDimensionLight SourceRedGreenBlueWhiteIRUV
A3310 mmR/G/B✓✓✓
A4216 mmR/G/B✓✓✓
A4 High Power216 mmR/G/B✓✓✓
190 mm190 mmR/G/B/IR/UV✓✓✓✓✓
183 mm183 mmR/G/B/IR/UV✓✓✓✓✓
A6105 mmR/G/B/IR✓✓✓✓
Coin36 mmWhite✓
ID-Scan60 mmR/G/B/IR/UV✓✓✓✓✓✓
LED Array light216 mmWhite✓
Custom designCustom designR/G/B/IR/UV✓✓✓✓✓✓

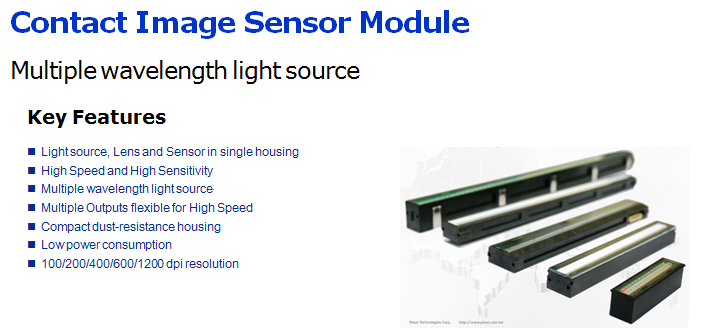

影像感測模組 CIS Module

影像感測模組 CIS Module

整合專利導光柱與光學成像技術，為各種快速掃描應用提供完整的 CISM 解決方案。

影像感測模組 CIS Module

結合光源照明和光學成像方面的優勢，景傳能提供 CISM 影像感測模組解決方案給較困難及需更高技術層面的應用。我們針對利基市場需求提供客製化設計，可應用於各種快速掃瞄裝置，例如銀行票據、彩票驗證及選票辨識。嚴謹緊密的設計及細長的模組，更容易整合至手提式等輕薄短小的產品當中。

主要特色

  • 光源、透鏡與感測器整合於單一外殼
  • 高速、高感度
  • 多波長光源
  • 多通道輸出，適合高速應用
  • 輕巧防塵外殼
  • 低耗電
  • 100／200／400／600／1200 dpi 解析度

典型應用

  • 掃描器、印表機、傳真機
  • 驗鈔機
  • 選票掃描
  • 彩票機
  • 遊戲機台
  • ATM 自動提款機

歡迎 OEM／ODM 合作。

規格

Scanning LengthLine Scan RateClock FrequencyOutput ChannelsSensor PixelsLight Source TypeRedGreenBlueIR 850/940nmUV 365nm
108 mm120us10M18641R✓
180 mm70us10M314401R✓✓✓✓✓
180 mm40us16M314401R✓✓✓✓✓
190 mm40us10M615362R1T✓✓✓✓✓
216 mm81us10M317281R✓✓✓✓

圖片

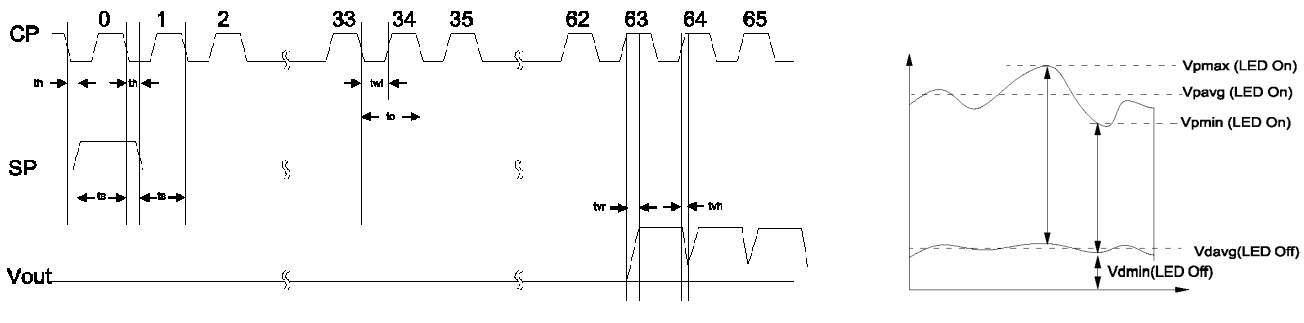

時序圖與輸出波形
時序圖與輸出波形
圖片準備中

線型透鏡 Linear Lens

有別於傳統 GRIN 透鏡，以高精密模壓塑料製造的專利線型透鏡，滿足高解析度掃描需求。

線型透鏡 Linear Lens

有別於常規的 GRIN 梯度折射率透鏡，景傳專門研發的線型透鏡 Linear Micro Lens Array（Doublet Lens）以高精密模壓塑料製造。專利設計可應用於多功能事務機、掃描機、傳真機和閱讀設備，也適用於各式各樣的光學掃描裝置。景傳研發團隊專注於提升透鏡品質，以滿足各應用端高解析度及高精密規格的要求。

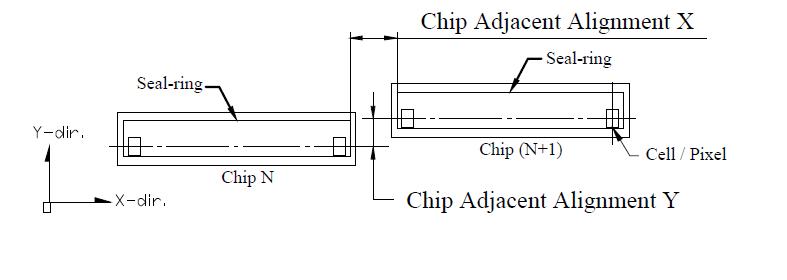

Chip on Board（COB）

Chip on Board（COB）

10 微米精度的 COB 封裝製程，15 年以上經驗，實現輕薄短小的 sensor board。

Chip on Board（COB）

電子產品愈趨輕薄短小，但電子線路集積度愈來愈高，傳統的封裝技術已有不足之處。景傳提供 10 微米精度的 Chip on Board 封裝製程技術，將晶片直接打到 PCB 印刷電路板上，實現客戶尺寸小、厚度薄的要求。

COB 應用範圍廣泛，例如掃瞄器的光學感測模組、晶片信用卡、NAND flash 封裝，以及各種可見光與非可見光的 sensor board。景傳工程研發團隊擁有 15 年以上 COB 經驗，工廠位於新北市，交通便利，可充分提供客戶滿意的品質及交期。

規格

COB Capability
ItemValue
Handling PCB size (L×W×H)310mm × 65mm × 2.0mm
Bonding accuracy±10um
Pixel to pixel (600 DPI)*<90um
Wafer size supported3~8 inches
Chip tray supported6/8 inches
Chip size supported0.2~18mm
Wire size supported23~38um
Wire loop height150~300um
Wire loop length0.5~3.0mm
Recognition sizeless than 0.5×0.5 mm

*Linear chip bonding (inter-chip gap), not single chip bonding.

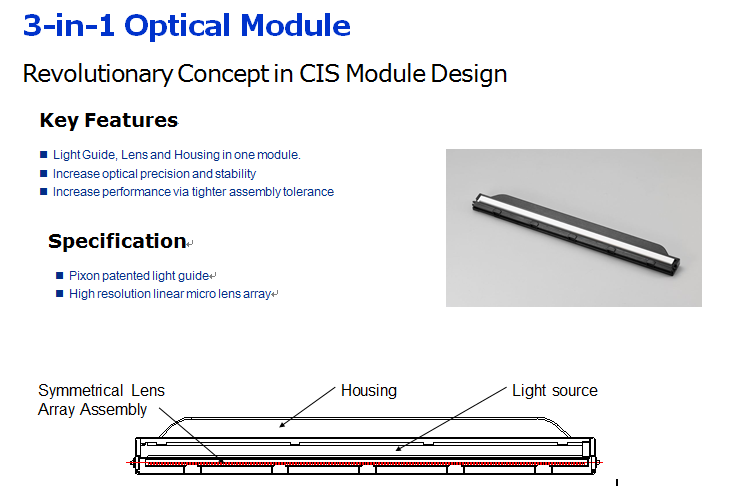

三合一光學模組 3-in-1

三合一光學模組 3-in-1

導光柱、專利 Doublet Lens 與專用外殼整合為一，以更嚴格的組裝公差提升光學性能。

三合一光學模組 3-in-1

在 CIS 產業中以創新的概念，景傳的三合一產品整合了自有導光柱、專利 Doublet Lens 與專用外殼。此獨立產品可直接整合到客戶產品中，各部件專為協同運作而設計。集合成一個標準組件後，能擁有最大的兼容性，並透過更嚴格的組裝公差大幅提升光學性能。

主要特色

  • 導光柱、透鏡與外殼整合於單一模組
  • 提升光學精度與穩定性
  • 以更嚴格的組裝公差提升性能

規格

  • 景傳專利導光柱
  • 高解析度線型微透鏡陣列

圖片

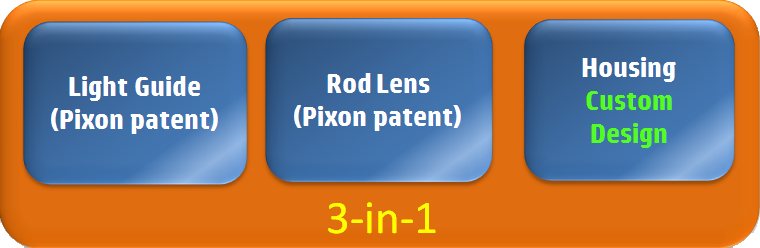

三合一組成：導光柱、透鏡、外殼
三合一組成：導光柱、透鏡、外殼
光纖陀螺儀慣性量測元件

光纖陀螺儀慣性量測元件

內建高精度、低雜訊光纖陀螺儀與加速規，用於移動物件的定位、姿態與方向感測。

光纖陀螺儀慣性量測元件

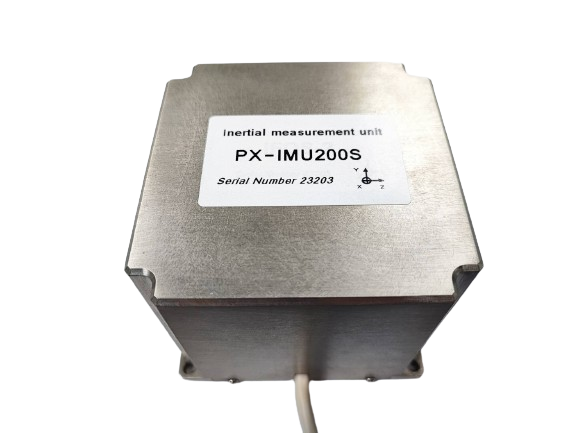

光纖陀螺儀慣性量測元件產品內建高精度、低雜訊的光纖陀螺儀與加速規，應用於移動物件之定位、姿態及感受方向的變化。

應用

  • 自動駕駛車輛的自動導航
  • 農用無人機姿態控制
  • 機器人用於大地測量、礦物勘採、石油鑽井導向、隧道施工和結構監測
  • 工業自動化無人搬運車（AGV）的定位路徑勘測
  • 高性能太空低軌衛星定位

機種

PX-IMU200P：適用於大地測量、礦物勘採、隧道施工和結構監測。工業用等級，內建三軸光纖陀螺儀與三軸加速規，高精度、低雜訊、體積小。

PX-IMU200C01：使用一組光纖陀螺儀搭配 MEMS 陀螺儀，適用於車輛精準定位。車用等級，高精度、低雜訊、體積小。

PX-INS001：捷聯式慣性導航系統，啟動後整合 IMU 與 GNSS，計算姿態、位置及速度，適用於水下載具以及地面下工程。內建三軸光纖陀螺儀、三軸加速規與 GNSS，不需外部參考即可確定當前位置、方向及速度。

規格

ItemPX-IMU200SPX-IMU200PPX-IMU200C01
Gyroscope technologyFOGFOGFOG & MEMS
Gyroscope measurement range±450 °/sec±450 °/sec±200 °/sec
Gyroscope bias drift0.7 °/h0.7 °/hX/Y ≦3 °/h, Z ≦0.3 °/h
Gyroscope noise (angular random walk)0.03 °/√hr0.03 °/√hrX/Y ≦0.3 °/√hr, Z ≦0.03 °/√hr
Accelerometer technologyMEMSMEMSMEMS
Accelerometer measurement range±10 g±10 g±16 g
Accelerometer bias drift0.2 mg0.2 mg±80 mg
Accelerometer noise power density0.08 mg/Hz0.08 mg/Hz≦0.2 mg/Hz
ApplicationAerospace, SatelliteHigh precision, Drone, BoatsCar, Robot

圖片

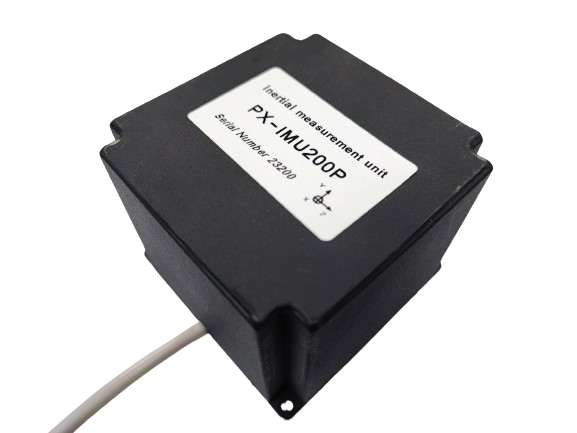

PX-IMU200P
PX-IMU200P

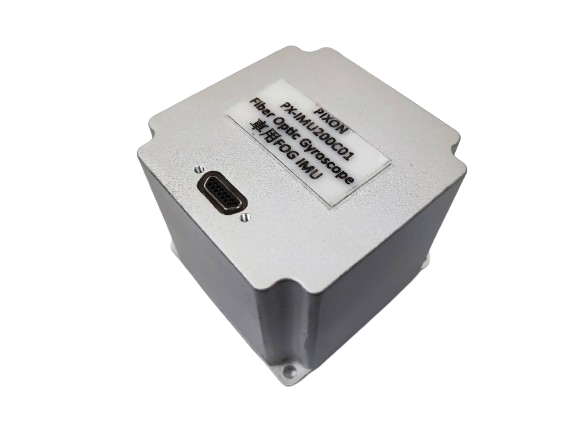

PX-IMU200C01
PX-IMU200C01

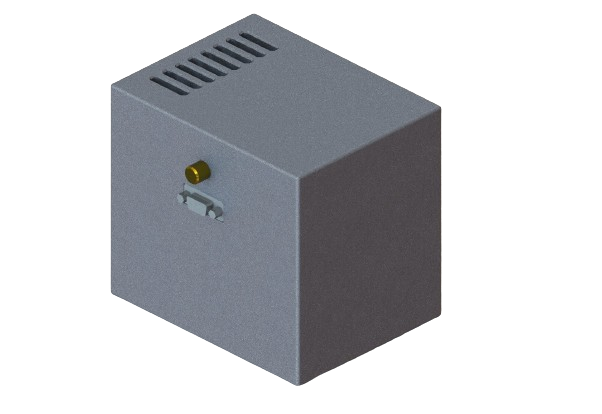

PX-INS001
PX-INS001

最新消息

景傳光電 2025 永續報告書

下載景傳光電 2025 永續報告書

本公司與行政法人國家太空中心簽訂光纖陀螺慣性量測元件研製案合約-

主要內容：本公司自 112 年 01 月 20 日起 24 個月，與國家太空中心開發研製太空等級光纖陀螺慣性量測元件。

契約起迄日期：112/01/20～114/01/19

承諾事項：本公司已確認完成與行政法人國家太空中心之光纖陀螺慣性量測元件研製案合約簽約，期待在時間內完成研製開發，達到 MIT 在地化技術及生產。

具體目的：深耕光纖陀螺開發設計、製造生產之技術，達到 MIT 在地化技術及生產。

景傳光電參加第 22 屆全國 AOI 論壇與展覽

景傳光電於 2022 年 9 月 29 日，參加 AOIEA 聯盟舉辦之第 22 屆 AOI 展。本屆展會共 36 家參展企業參與，吸引近 500 人進場參觀。

本次展覽重點為動態 AOI CIS demo 及 1,000 mm 樣品展示。動態樣機充分展示 AOI CIS 相機用於自動化生產線檢測的效能，如圖案匹配、顏色識別等，吸引許多感興趣的參觀者。感謝每位同仁的付出，讓本次展出順利落幕。

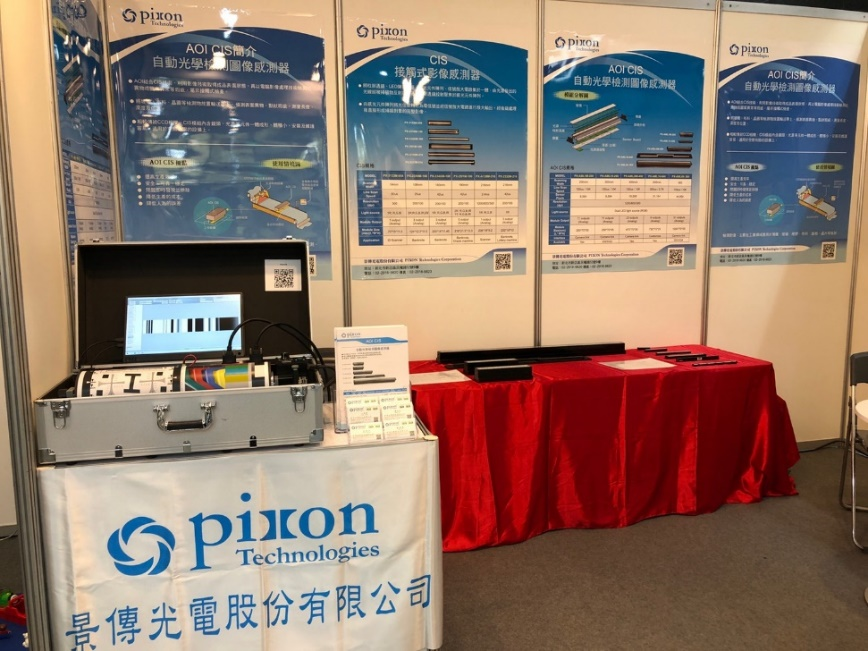

攤位布置

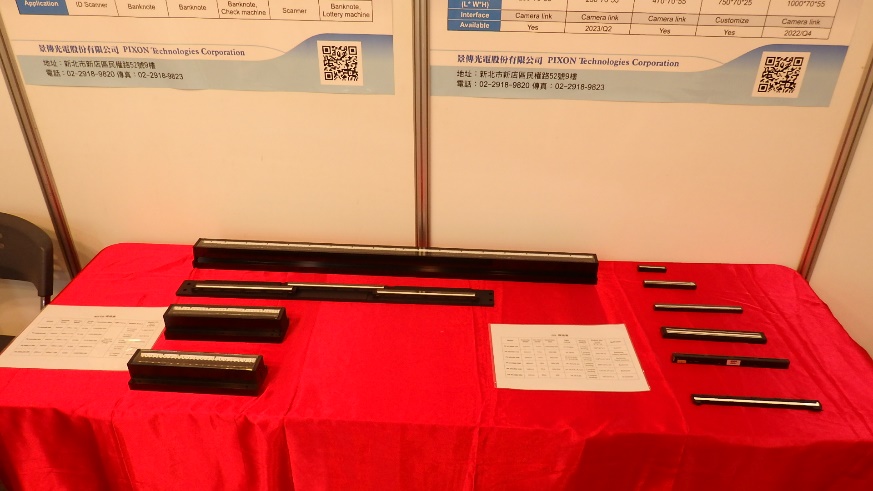

1000mm AOI CIS 及各尺寸樣品

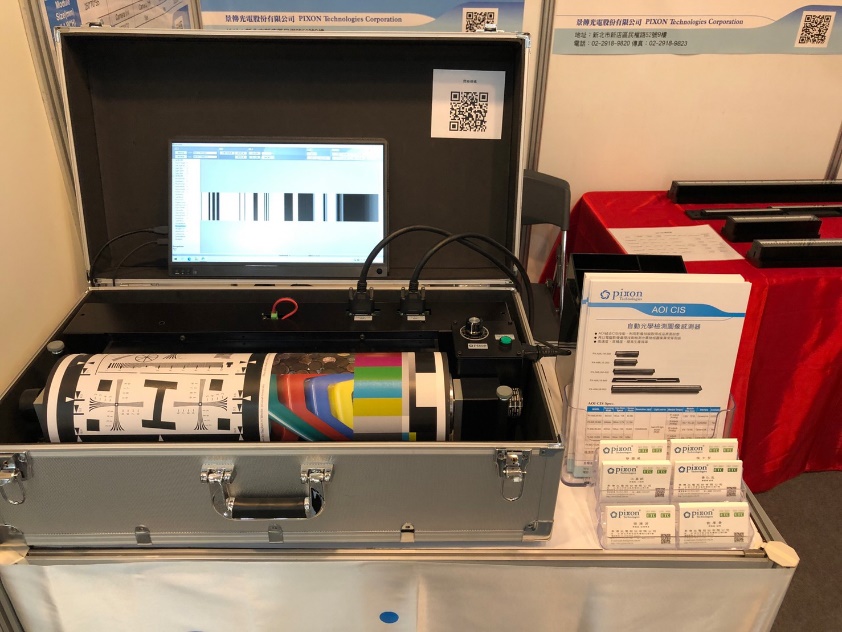

AOI CIS Demo
景傳光電與全體員工做公益慶中秋

景傳光電在中秋節前夕向喜憨兒庇護工廠採購月餅禮盒，作為致贈中秋佳節的禮品，除了向客戶送上誠摯的祝福，也希望藉此與員工一同分享做公益的喜悅。景傳光電日後也會持續實踐企業社會責任，積極參與更多社會公益及弱勢關懷。

感謝狀
責任礦產採購聲明

景傳光電身為全球電子產業供應鏈的一員，持續致力於負責任採購，以實際行動支持 RBA 及 GeSI 共同發起之責任礦產計劃（RMI），不支援、不使用來自武裝衝突、非法採礦與低劣工作環境中採礦而來的礦產，並要求所有供應商使用 RMI 提供的 CMRT、EMRT 調查模板，以盡職調查確認鉭、錫、鎢、金、鈷及雲母等礦產來源。

根據本政策，景傳光電將：

  1. 依據 OECD 受衝突影響與高風險地區之責任礦物供應鏈盡職調查指南，執行供應鏈盡職調查。
  2. 若產品材料包含上述礦產，應執行衝突礦產盡職調查，並充分揭露其來源。
  3. 要求供應商填寫衝突礦產調查模板並提出產地佐證，且將此政策傳達給上游供應鏈。
  4. 追求零衝突礦產，拒絕含有來自剛果民主共和國或其鄰近國家非法開採地區之上述礦產之產品。

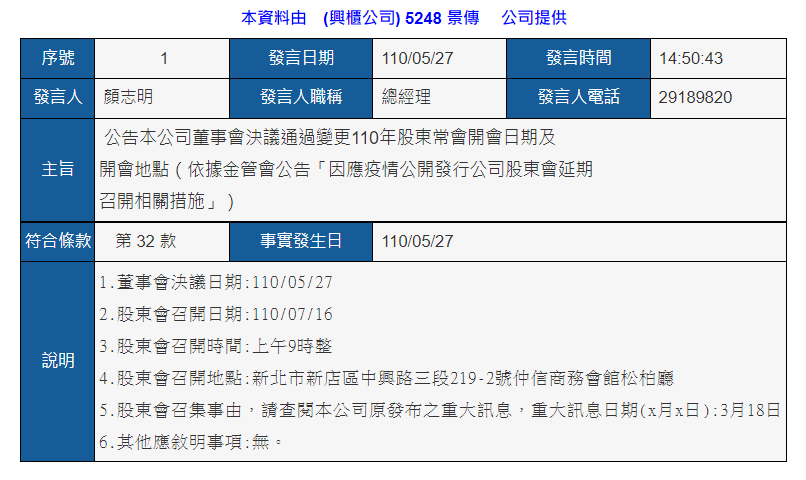

變更 110 年股東會開會日期及地點
股東會變更公告
景傳推出製造業專用的 AOI 高解析度 1200dpi 線型自動光學檢查影像感測模組（CISM）

產品結合高達 1200dpi（21um）解析度的線型感測器和透鏡，根據不同客戶的檢測物件屬性搭配不同波長的光源，透過多通道影像輸出技術將線掃描速度提升到 100us，協助製造業客戶以光學影像掃描技術精準檢出生產過程中的異物或表面異常等瑕疵，實現工業 4.0 追求的電腦化、數位化和智慧化。已開始送樣，歡迎來電詢問。

通過 ISO 14001 環境管理系統驗證

環境政策

  1. 符合環保法規之要求，進行各項處理與管制。
  2. 透過設計與製程改善，有效使用能資源，減少廢棄物產生。
  3. 持續改善，預防污染產生，使公司對環境衝擊減至最低。
  4. 與供應商、員工溝通，持續對全體員工宣達環保理念。

本政策為本公司環境目標與標的設立及審查之依據，並依管理審查結果檢討修正，同時傳達給所有員工，並向社會大眾公開。

ISO 14001 證書
本公司取得安森美半導體公司所屬 SCI 接觸式影像感測器專利授權

本公司取得無形資產：安森美半導體公司所屬 SCI 接觸式影像感測器專利授權。

景傳介紹影片（2011）

觀看景傳光電介紹影片

投資人專區

前往公開資訊觀測站（重大訊息、財務報告）

發言人

總經理　程士哲 先生
電話 +886-2-2918-9820

代理發言人

行政處處長　曾仁和 先生
電話 +886-2-2918-9820

股務代理

台新證券股務代理部
地址 台北市中山區建國北路一段96號B1
電話 +886-2-2504-8125
www.tssco.com.tw

常見問題

可以客製尺寸或介面嗎？

可以。AOI 影像感測模組標準介面為 Camera Link，也可客製 USB 介面或其他掃描長度；線型光源也提供客製長度與波長，歡迎與我們聯絡討論。

是否接受 OEM／ODM 委託設計？

接受。景傳以「全客戶委託設計模式」服務客戶，提供少量多樣的客製化產品。

如何索取樣品或報價？

請來電 +886-2-2918-9820，或使用下方聯絡方式告訴我們產品型號、數量與應用，我們會盡快回覆。

聯絡我們

  • 地址23141 新北市新店區民權路52號9樓
  • 電話+886-2-2918-9820
  • 傳真+886-2-2918-9823

在 Google 地圖開啟
